B8S立体测图仪简介

B8S立体测图仪是瑞士威特厂70年代的产品，它是单臂式恢复光束型机械投影类立体测图仪。仪器采用三角形加平行四边形的直接交会方式，像片不动，观测系统移动。机构紧凑、体积小、操作方便，像幅可达23cm×23cm，主要用于测绘中、小比例尺地形原图。

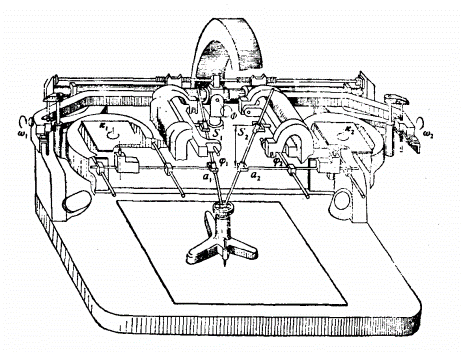

仪器结构

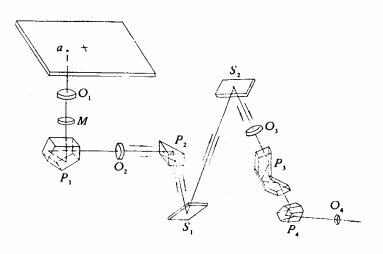

B8S立体测图仪由机械结构和光学系统两部分组成。机械结构包括基座、基线筒和基线导杆、投影镜像体、测绘台和投影导杆、拱形架和目镜箱、线性缩放仪等部分。除了可以用缩放仪连接绘图桌进行图解成图之外，还可以与数字化设备联用进行数字测图。如果在基座上换上“三轴定位器”，再通过接口设备，B8S测图仪可与EK22坐标自动记录装置、电子绘图桌和OR-1正射投影仪等设备连接起来，从而扩大仪器的使用范围并提高作业效率。

工作原理

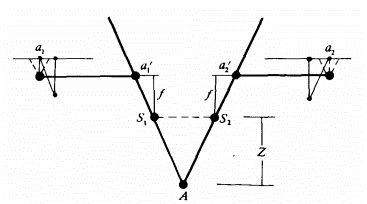

B8S立体测图仪不设置By、Bz分量，以两根空间导杆模拟一对相交的同名光线，采用三角形加平行四边形的直接交会方式建立立体模型，再用双测标对模型进行立体观测从而获得模型点的地面坐标。

B8S投影光线的构成方式是像片固定不动、观测系统移动，即将观测物镜（包括测标）与参考像点固连，当机械导杆绕投影中心转动时，随着参考像点的移动而带动观测物镜的移动。

思政元素

模拟立体测图仪根据仪器的结构特性分类可以分为：

• 1、双像投影测图仪：直接观察光学立体模型，使用两个与摄影机镜头相同或相似的投影器，投射出像对的两个相似光束，进行测绘。
• 2、立体镜原理观察立体的测图仪：这种类型中像对的两个影像不叠合在一起，人们通过望远镜式光学系统进行立体观察，分为：
  • （1）光学投影测图仪：投影光线全部由实际光线构成，如德国蔡司多倍投影测图仪、C5、DP型等。
  • （2）光学机械投影测图仪：从像点至投影中心为光线，从投影中心至模型点为机械导杆构成，如Stereotopograph B、Autograph A2–A4 等。
  • （3）机械投影测图仪：全程使用机械导杆模拟光线，由Santoni 提出，大多数模拟立体测图仪均采用此结构。
