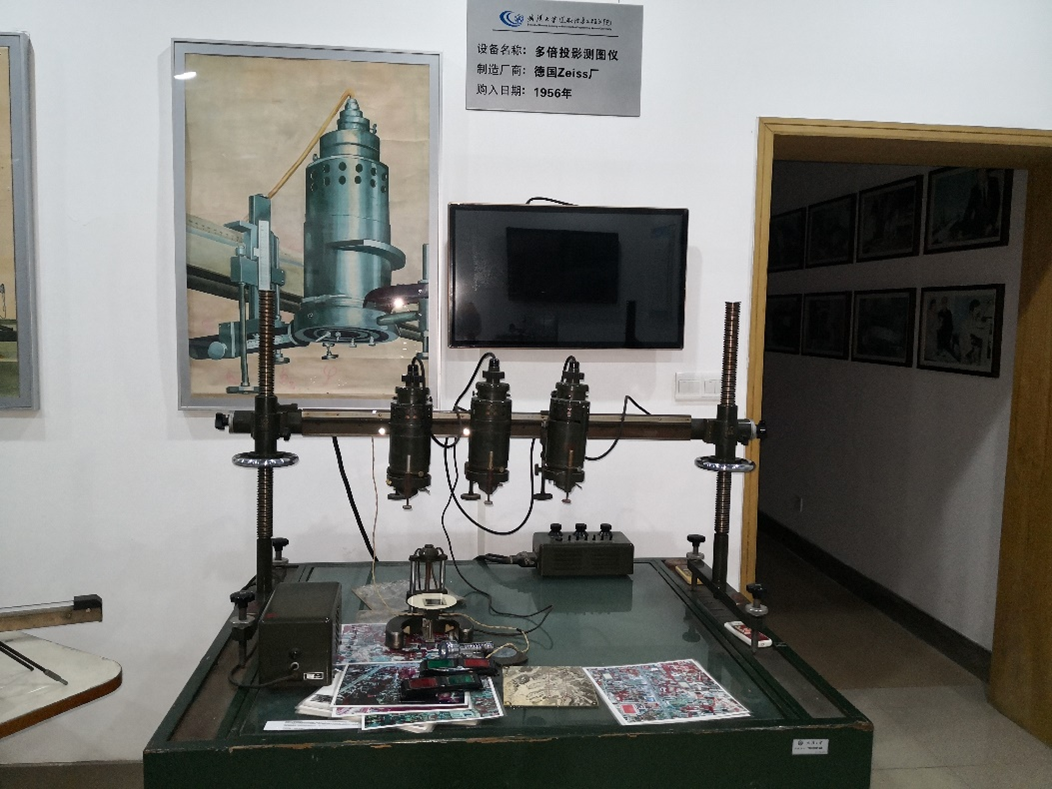

德国蔡司厂生产的多倍投影测图仪，光学投影类直接交会的模拟测图仪，立体像对的同名射线由光线来体现。其特点是理论严密，方法直观，仪器构造简单，适用于丘陵地区、山区及高山区的测图。

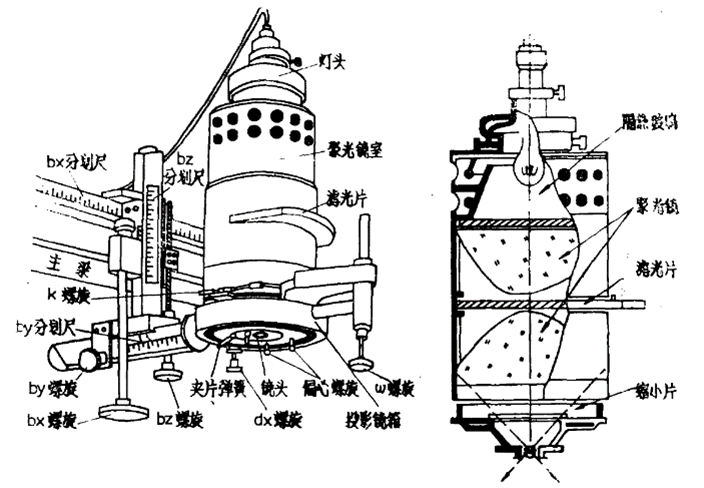

多倍投影测图仪主要由座驾、投影器和测绘台组成，在全套仪器中附有缩小仪、跨水准器、互补色眼镜和电源控制箱等。仪器安装在平整的绘图桌面上，一般用平玻璃桌面。仪器座架由横梁和两个“⊥”形支柱所组成。投影器由投影镜箱、照明设备和基线支架所组成，基线支架连同投影器悬挂在横梁上。投影器的安片框上装有承片玻璃，用于安防缩小的透明正片，中间有一小黑点标志像主点的位置。照明设备包括光源（电灯）、聚光镜和互补色滤光片。测绘台由马蹄形基座、两根直立的导杆、一根螺杆、圆形小承影板和铅笔架所组成。

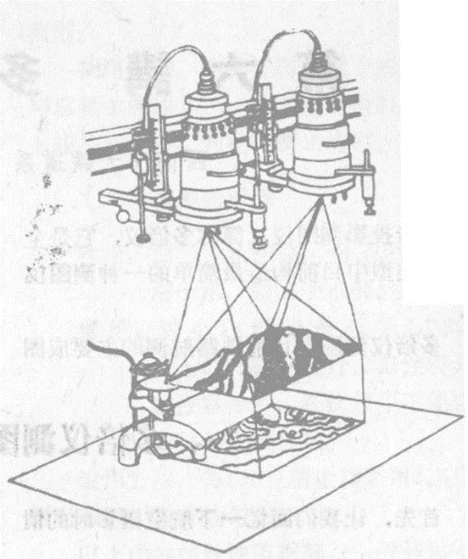

多倍仪将航摄像片缩小3—4.5倍后制作成缩小的透明正片，药面朝下，重叠向外，分别安放在两投影器內，并进行归心。同时在左、右两投影器上分别插入互为补色的红、绿滤光片。用灯光照明，像点光线通过投影物镜投射到承影面上呈互补色影像。经相对定向后，观测者戴上左、右相应的红绿互补色眼镜，可观察出空间的立体模型。完成像对的相对定向和模型的绝对定向后，将图底固定在绘图桌上，就可进行量测和绘图。描绘地物时，在立体观察下，用手将测绘台在图纸上移动并升降光点测标，使它跟踪模型表面上的地物轮廓线，在放下测绘台下面的铅芯的情兄下，就会自行描绘出地物，描绘等高线时，事先在测绘台的读数鼓上安置某一高程读数，在立体观察下，移动测绘台，使光点测标沿着模型表面滑行，放下了的铅芯就在图底上描绘出相应高程的等高线。
五十年代，德国蔡司厂生产的特宽角多倍仪在我国的航测成图中被广泛使用。七十年代，国内江南光学仪器厂研制生产了HTD2-1型两灯宽角多倍投影测图仪。
